Pro vytápění a ohřev teplé užitkové vody

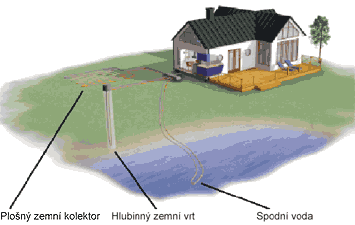

Tepelná čerpadla země-voda využívají teplo akumulované v zemi. K tepelnému čerpadlu se teplo přivádí pomocí kolektorů - plastového potrubí, ve kterém cirkuluje nemrznoucí směs. Kolektory se ukládají do povrchové vrstvy půdy do hloubky asi 1,2 m nebo do vrtů hlubokých několik desítek metrů. Délka kolektorů závisí zejména na tepelných ztrátách domu a místních podmínkách. Instalace plošného kolektoru je levnější než uložení do vrtu, ale vyžaduje dostatečně velký pozemek, minimálně 300 až 400 m² pro běžný rodinný dům.
Jako zdroj tepla je možné využívat i spodní vodu. Tento způsob získávání energie je závislý na stabilní vydatnosti spodního pramene asi 1 500 až 2 000 l/hodinu a vyžaduje zbudování dvou studní. Z jedné se voda čerpá a do druhé „vsakovací“ se ochlazená voda odvádí. Často bývá toto řešení ale finančně, technicky i administrativně náročnější než využití zemních kolektorů.
V nabídce Nibe naleznete několik typů tepelných čerpadel země/voda a voda/voda vhodných pro vytápění a ohřev teplé užitkové vody.

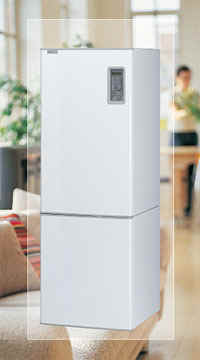

Tepelné čerpadlo FIGHTER 1220 je kompletní tepelné čerpadlo pro vytápění a ohřev teplé užitkové vody v rodinných domech nebo podobných objektech.
FIGHTER 1220 je dodáváno v 5 výkonech od 5 do 12 kW .
FIGHTER 1220 je určeno pro odběr energie z plošného zemního kolektoru, hlubinného zemního vrtu nebo pro odběr energie ze spodní vody. FIGHTER 1220 je vhodné pro vytápění nízkoteplotními otopnými soustavami s maximálním teplotním spádem 60/50 °C.

Vybavení tepelného čerpadla
FIGHTER 1220 je kompletně připraveno pro přímé připojení k otopné soustavě, k systému primárního okruhu a k okruhu teplé užitkové vody.
FIGHTER 1220 je vybaveno oběhovými čerpadly pro otopný okruh i pro okruh primární. V příslušenství tepelného čerpadla je pojistný ventil a tlaková expanzní nádoba primárního okruhu, filtry nečistot primárního i otopného okruhu. V tepelném čerpadle FIGHTER 1220 je instalováno elektrické topné těleso o výkonu až 9 kW, které slouží jako elektrokotel (bivalentní zdroj) pro případné dotápění při velmi nízkých venkovních teplotách. Pro ohřev teplé vody je součástí tepelného čerpadla dvouplášťová nádrž o objemu 160 litrů. Pro řízení ovládání teplé užitkové vody je v tepelném čerpadle instalován trojcestný přepínací ventil.
Celý systém vytápění a ohřevu teplé užitkové vody řídí vestavěná mikroprocesorová řídící jednotka, která pracuje s ekvitermní regulací pro optimalizaci teploty otopného média v závislosti na aktuální venkovní teplotě.
FIGHTER 1220 je vybaveno výstupy pro řízení dvou topných okruhů v případě kombinovaného systému otopných těles a podlahového nebo stěnového vytápění.
FIGHTER 1220 obsahuje jednoduchý ovládací panel, který s uživatelem komunikuje prostřednictvím přehledného displeje v českém jazyce.

Technické parametry NIBE FIGHTER 1220

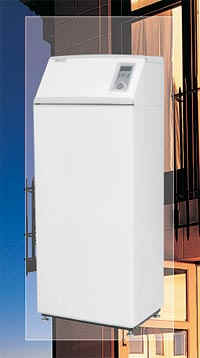

Tepelné čerpadlo FIGHTER 1320 je kompletní tepelné čerpadlo pro vytápění a ohřev teplé užitkové vody v bytových domech, školách, penzionech, provozovnách a podobných objektech s vyšší tepelnou ztrátou nebo požadavkem na velké množství teplé užitkové vody. V případě požadavku na chlazení vnitřních prostorů se tepelné čerpadlo kombinuje s přídavným modulem HPAC a s konvektory s ventilátorem.
FIGHTER 1320 je dodáváno v 4 výkonech 20, 25. 30 a 40 kW.
FIGHTER 1320 je určeno pro odběr energie z plošného zemního kolektoru, hlubinného zemního vrtu nebo pro odběr energie ze spodní vody. FIGHTER 1320 je vhodné pro vytápění nízkoteplotními otopnými soustavami s maximálním teplotním spádem 60/50 °C.
V případě potřeby vyšších výkonů se FIGHTER 1320 zapojuje do kaskády až 400 kW výkonu.

Vybavení tepelného čerpadla
FIGHTER 1320 se skládá ze dvou jednotek tepelného čerpadla pro lepší regulaci topného výkonu. Tepelné čerpadlo je kompletně připraveno pro přímé připojení k otopné soustavě a k systému primárního okruhu.
FIGHTER 1320 je vybaveno oběhovými čerpadly pro otopný okruh i pro okruh primární. V příslušenství tepelného čerpadla je pojistný ventil a tlaková expanzní nádoba primárního okruhu, filtry nečistot primárního i otopného okruhu a pružné hadice pro eliminaci přenosu chvění do otopných soustav. Provoz doplňkového zdroje je řízen regulací tepelného čerpadla Pro ohřev teplé užitkové vody se FIGHTER 1320 kombinuje s dvouplášťovými ohřívači vody NIBE VPA.
Celý systém vytápění a ohřevu teplé užitkové vody řídí vestavěná mikroprocesorová řídící jednotka, která pracuje s ekvitermní regulací pro optimalizaci teploty otopného média v závislosti na aktuální venkovní teplotě.
FIGHTER 1320 obsahuje jednoduchý ovládací panel, který s uživatelem komunikuje prostřednictvím přehledného displeje v českém jazyce.

Technické parametry NIBE FIGHTER 1320
