Solární systémy a kolektory od firmy Vermos

Příklad sestav Vermos pro ohřev vody a pro přitápění

Česká firma Vermos se může prokázat dlouholetou zkušeností z oblasti výroby solárních kolektorů.  Má samozřejmě vlastní vývoj a provádí i montáž solárních systémů s vakuovými trubicovými kolektory včetně konzultace a poradenství. Dodává stavebnice solárního systému pro ohřev TUV v RD. Stavebnice obsahuje kompletní montážní paket vč. mechanických konstrukcí a spojovacího materiálu. Kolektory jsou vhodné i pro aplikace ve "velkých solárních systémech". Solární systém "DOMOV" získal nejvyšší ocenění mezinárodního veletrhu PRAGOTHERM - cenu GRAND PRIX 2004.



Vermos vyrábí vakuové trubicové kolektory VK 6, VM 12 a VV8 (technické paranetry najdete níže), které pracují s vysokou účinností, a to i za podmínek, kdy běžný plochý kolektor již nepracuje. Mají vysoký energetický zisk i z oblasti difúzního záření a optimální orientaci absorbéru ke slunci v průběhu dne vlivem válcového tvaru vakuových trubic.
Trubicové kolektory využívají vakuovaných trubic se selektivní absorpční vrstvou. Vlivem vysokého vakua v trubicích je činnost kolektorů nezávislá na vnějších klimatických podmínkách (teplota vzduchu, vítr apod.)
Kolektory jsou určeny pro celoroční provoz, proto musí být vždy naplněny nemrznoucí kapalinou (netoxickou, ekologicky nezávadnou). Kolektorové trubice jsou značně odolné proti poškození. Jsou testovány na odolnost proti mechanickému poškození - např. krupobití (zkušební protokol SZÚ Č. 30-30SS!T). Případná výměna vakuových trubic je rychlá a jednoduchá, a to bez narušení funkce kolektoru a vakua ostatních trubic. K připojení kolektorů do systému jsou použita svěrná šroubení. Kolektory jsou vyráběny v ČR, alternativně v provedení hliník nebo nerez, bez reflektoru nebo vč. leštěného reflektoru. Jsou určeny pro systémy s čerpadlem i pro systémy "samotížné".

Firma VERMOS s.r.o. získala ocenění - nejlepší exponát výstavy - cenu GRAND PRIX 2004 za "Solární systém DOMOV, typ D 160 - 300"

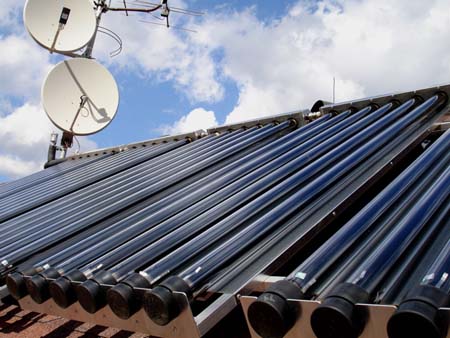

Solární systémy Vermos jsou určeny pro ohřev teplé užitkové vody i k přitápění. Skládá se z trubicových vakuových kolektorů s kompaktním solárním zásobníkem. Modulární systém s velmi jednoduchou montáží
je dodáván jako montážní sada včetně mechanické konstrukce a veškerého příslušenství.

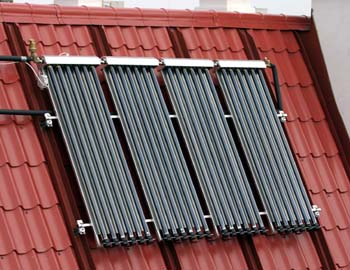

Vakuové trubicové sluneční kolektory je možné velmi dobře umístit na fasádu, balkony nebo lodžie s orientací na jih nebo s mírným odklonem na jihozápad, jihovýchod. Není vždy podmínkou dodržet sklon jako u plochých kapalinových kolektorů. Proti optimálnímu sklonu je dle měření nižší energetický zisk zanedbatelný z celoročního provozu max. do 10%.

Závěrečná část hodnocení ČVUT Praha, která se týká solárního systému „DOMOV D160 – 300“ :

Solární zařízení DOMOV D 160-300 s vakuovými trubicovými kolektory jsou vysoce kvalitní zařízení světové technické úrovně. Vynikají vysokou účinností, dlouhou životností a též příznivou cenou. Vakuové trubicové kolektory mohou být montovány na ploché i šikmé střechy, na terén i na svislé osluněné stěny, lodžie a atiky domů. Kolektory přitom nejsou příliš citlivé na sklon k vodorovné rovině i na rychlost větru, která zvyšuje tepelné ztráty konvencí u plochých kolektorů. Zařízení jsou vhodná pro celoroční provoz jak pro ohřev užitkové vody, tak i pro přitápění objektů. Splňují i hygienické požadavky na likvidaci bakterií Legionella Pneumophillis (ohřev nad 75°C). Zařízení jsou vhodná jak pro byty a rodinné domy, tak i jako demonstrační zařízení nového typu pro školy do programu „Slunce škol“.

Fasádní kolektory

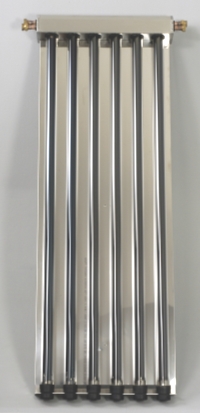

Vakuový trubicový kolektor VK 6

Kolektor slouží k ohřevu teplé užitkové vody (TUV) s možností přitápění objektů.
Sluneční záření ohřívá topné médium pomocí specielního celoměděného absorbéru, který je umístěn ve vakuových trubicích se selektivní absorpční vrstvou.
Vakuum trubic snižuje tepelné ztráty kolektoru do okolního prostředí.
Výměna vakuových trubic je rychlá a jednoduchá a to bez narušení funkce kolektoru a vakua ostatních trubic.

Technické parametry

Délka	1600 mm
Šířka vč. vývodů	670 mm
Výška	110 mm
Účinná absorpční plocha (360st.)	1,01 m2
Hmotnost (bez kapaliny):	23,5 kg
Rám	Al slitina
Reflexní plocha	nerez, leštěný Al, bez refl. plochy
Celkový objem náplně	1,4 l
Připojovací rozměr	Cu18
Vakuová trubice
- délka	1500 mm
- průměr (vnější)	47 mm
- absortivita	93 +-1%
- emisivita	6+-1%
- počet	6
Klidová max. teplota	280oC
Max. pracovní/zkušební tlak	6/10 bar
Energetický zisk bez reflektoru (cca)	835kWh/m2/rok
Energetický zisk s reflektorem (cca)	862kWh/m2/rok
Doporučený pracovní průtok kapaliny:	30-70 l/hod
Životnost zařízení:	nerez - min. 30 let hliník - min. 20 let
Doporučené umístění kolektoru:	střecha (rovná, šikmá) fasáda domu zábradlí balkonu, lodžie

Vakuové trubicové kolektory VM 12 a VV8  - Novinka

Kompletní ceník kolektorů si můžete prohlédnout zde

Vakuový trubicový kolektor
VIA SOLIS VK 6 - sestava prvků

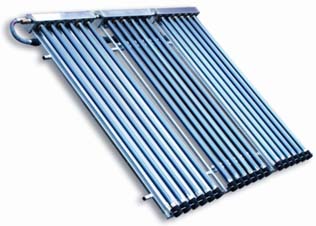

Modulární řešení kolektorů

Kolektor je řešen jako modulární s nízkou celkovou hmotností pro jednodušší manipulaci při instalaci na střeše objektu.

Je určen pro systémy s čerpadlem i pro systémy „samotížné“.

Provedení a provoz kolektorů

Kolektory jsou vyráběny alternativně v provedení hliník nebo nerez, bez reflektoru nebo vč. leštěného reflektoru. Jsou vyráběny v ČR.
Kolektor je určen pro celoroční provoz a proto musí být vždy naplněn nemrznoucí kapalinou určenou pro provoz solárních zařízení (netoxická, ekologicky nezávadná kapalina).
Orientace kolektorů je k jihu, jihozápadu, resp. jihovýchodu.
Není podmínkou doporučený sklon; kolektory mohou být zavěšeny i přímo na fasádě či balkonu nebo lodžii domu.

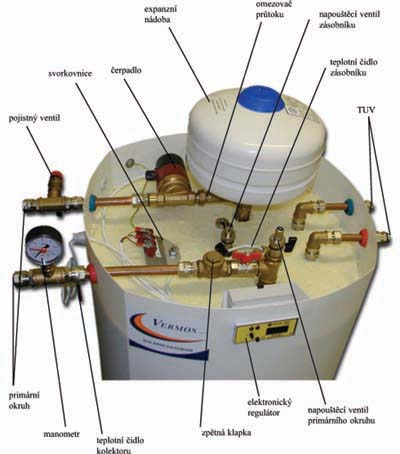

Kompaktní solární zásobník VERMOS



- součástí zásobníku je kompletní pohonná jednotka včetně příslušenství a elektronické regulace,
- montáž se provádí pomocí svěrného šroubení, tj. bez pájení,
- jednoduchá a levná montáž bez velkých nároků na kvalifikaci (i formou svépomoci),
- úspora nákladné montáže vyžadující odbornou firmu.

Vývoj a mezinárodní spolupráce

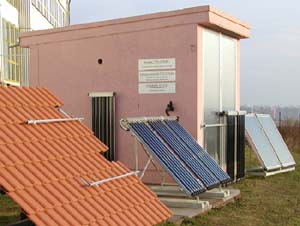

K vývoji, testování a předvádění solárních systémů slouží předváděcí a měřící středisko firmy VERMOS s.r.o.
Středisko slouží rovněž jako externí pracoviště ČVUT Praha a předváděcí centrum mezinárodního programu ENERSOL EU CZ

Energetická amortizace solární soustavy

Solární kolektory a zejména systémy s trubicovými vakuovými kolektory mají nízkou potřebu primární energie (tj. energie spotřebované při jejich výrobě) a tím i krátkou energetickou amortizaci.

Energetická amortizace solární soustavy s vakuovými kolektory se pak pohybuje v rozsahu 0,6 – 2,8 roku. To znamená, že při životnosti zařízení 20 let a více, dosahuje faktor energetického výnosu (tj. poměr vyprodukované energie solárním systémem ke potřebě primární energie) hodnoty v průměru 18 – 32.

Tedy za dobu životnosti systému vyrobí přibližně 18 až 32 x více energie než je spotřebováno na jeho výrobu.

Dokládá to energetickou smysluplnost používání solárních soustav.
